S_IMPULS ó SI -> ImpulsoCada temporizador tiene dos instrucciones posibles para lanzarlo: la corta (SI, SV, ...) en la que simplemente especificamos el tiempo de temporización y la larga (S_IMPULS, S_VIMP ...), en la que además podemos parametrizarlo.
S_VIMP ó SV -> Impulso prolongado
S_EVERZ ó SE -> Retardo a la conexión
S_SEVERZ ó SS -> Retardo a la conexión con memoria
S_AVERZ ó SA -> Retardo a la desconexión

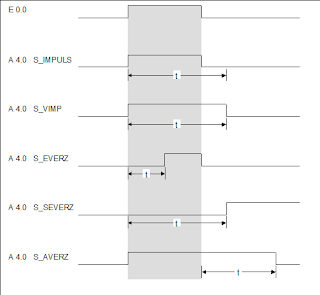

Para seleccionar el temporizador que necesitamos, en la ayuda de Step7, aparte de cada temporizador explicado en detalle, viene un gráfico en el que podemos ver resumidamente el comportamiento de cada uno:
Para mi aplicación voy a usar uno del tipo S_EVERZ (retardo a la conexión), que deberemos arrancar con la salida de dosificación. Al completar el tiempo sabremos que ha finalizado la acción.
Pero tenemos que tener en cuenta el efecto de la barrera: si se interrumpe corta la dosificación. Lo ideal es que se pudiese poner el temporizador en modo pausa, de manera que recuerde el tiempo que le queda en el rearranque (cuando la barrera deje de estar interrumpida), pero no existe esta posibilidad, al rearrancar el temporizador contará el tiempo completo.
La solución pasa por aprovechar la salida DEZ que tiene cualquier temporizador parametrizable y donde podemos leer el tiempo que le falta para acabar. Este valor lo almacenaremos continuamente. Así, cuando el temporizador se desactiva podemos saber el tiempo que falta, y cuando detectamos que se reanuda la dosificación le cargamos previamente el tiempo restante.
Este es el código en lenguaje KOP con el que he comprobado que este método funciona, está comentado y creo que es fácil de entender.
Actualización: también tienes el código en este proyecto de Step7.

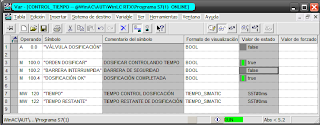

Para probar su funcionamiento podemos usar una tabla de variables como la siguiente:
Con la señal M100.0 se activa la dosificación en la salida A0.0 y voy almacenando en MW122 el tiempo restante:
Si se interrumpe la barrera (señal M100.2) la dosificación se detiene y cargamos en MW120 el valor de MW122. La variable MW120 debe ser del tipo S5TIME y la MW122 del tipo WORD.
El liberarse la barrera se continua dosificando:
Al finalizar el temporizador T1 seteo la señal M100.4 que me indica que la dosificación terminó y se bloquea la salida.
Para reiniciar el proceso hay que poner a cero la señal M100.0 y luego volver a activarla.
