6 de julio de 2010

La protección KNOW HOW de Step7

Es habitual en los proyectos de Step7 que ciertos bloques de programa estén protegidos, sobre todo si usamos bloques de bibliotecas de Siemens. Por ejemplo, los bloques que entrega Siemens para manejar una CP340 están protegidos:


Si intentamos abrirlos nos saldrá el mensaje:


Estos bloques tienen activada la protección KNOW HOW y tan solo nos permite ver la interfaz del bloque (parámetros IN, OUT e IN/OUT) y su comentario general. Sin embargo, el código del bloque, las variables estáticas y temporales, y los comentarios de los segmentos son inaccesibles.

Nosotros también podemos proteger nuestros bloques de programa. En la página web de Siemens está explicado, el procedimiento es sencillo y voy a poner un ejemplo.

Partamos de un proyecto donde está el FC o FB que deseamos proteger, en mi caso el FB50.


Hacemos doble clic sobre él y se abrirá el editor. Vamos al menú Archivo y pulsamos sobre Generar fuente.


Ahora deberemos especificar un nombre para nuestro nuevo fichero fuente, en mi caso lo he llamado FB50_Protect.


Seleccionamos el bloque de función que queremos proteger y aceptamos.

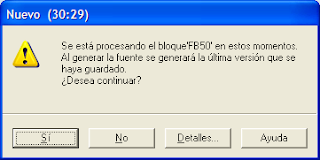

Como el bloque lo tenemos abierto con el editor nos advierte que la fuente se generará con el bloque guardado en el proyecto.

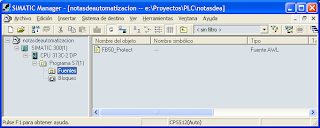

Y ya tenemos nuestro fichero fuente generado.


Hacemos doble clic sobre él y aparecerá el editor con el código para generar el FB. Para activar la protección KNOW HOW tenemos que agregar debajo del título la sentencia KNOW_HOW_PROTECT.


Guardamos y cerramos el editor. Vamos a la carpeta Fuentes del administrador Simatic, pulsamos con el botón derecho sobre el fichero fuente y ordenamos compilar.


Y listo, el FB50 ya aparece en el administrador Simatic como protegido.


Como es lógico, cuando distribuyamos nuestro proyecto hay que tener la precaución de eliminar los ficheros fuente.

Para deshacer la protección debemos volver a abrir el fichero fuente, eliminar la sentencia KNOW_HOW_PROTECT, guardar y volver a compilar.

Hasta aquí lo que nos cuenta Siemens de su sistema de protección KNOW HOW, pero ya en el foro técnico de Siemens hay usuarios que apuntan que es muy fácil de burlar. No tuve que buscar mucho para encontrar en el foro de control.com este post de un tal Marco que explica como eliminarla de una manera muy sencilla. El procedimiento es el siguiente:

ADVERTENCIA: Hay que tener siempre una copia de seguridad del proyecto que pretendamos alterar.

Hay que buscar dentro del directorio del proyecto el fichero SUBBLK.DBF dentro del subdirectorio ombstx/offline/00000001.


En mis pruebas me he encontrado que a veces el directorio 00000001 no existe, y en su lugar aparecen directorios como 00000002, 00000003, 00000008 u otros, incluso varios a la vez. En cada uno de ellos aparece un fichero SUBBLK.DBF y, según mi experiencia, el fichero que debemos modificar es el que está dentro del directorio con la numeración más baja, aunque podría no ser así siempre.

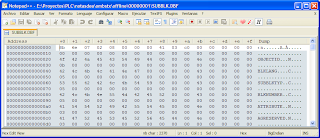

Abrimos el fichero SUBBLK.DBF con un editor hexadecimal. Yo he usado Notepad++ en modo hexadecimal y presenta este aspecto:


Ahora debemos buscar una cadena de texto de siete caracteres que depende del bloque que deseemos desproteger. Si el bloque es un FC los tres primeros caracteres serán '120' y si es un FB serán '140'. A continuación los cuatro caracteres restantes serán el número de FB o FC completado con ceros, por ej. para el FB50 la cadena de caracteres será '1400050'.

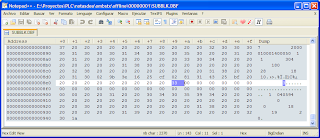

A partir de la posición donde hemos encontrado nuestra cadena debemos avanzar 84 bytes, y si todo está correcto debe aparecer un 33 hexadecimal (51 decimal).


Cambiamos ese 33 por un 30 (48 en decimal) y guardamos el fichero.


Y listo, de esta forma tan sencilla hemos desprotegido el FB50 y ya podemos acceder a su código.


Debemos tener en cuenta que todos los comentarios que hubiese previamente en el bloque se perderán y accederemos al código en crudo.

NOTA: En una ocasión, a pesar de haber realizado la operación correctamente, el bloque me seguía figurando como protegido. Para solucionarlo, en el proyecto original, hice una reorganización (SIMATIC Manager -> Archivo -> Reorganizar) y volví a repetir el proceso, y esta vez sí funcionó. Quizá sea buena idea reorganizar previamente los proyectos.

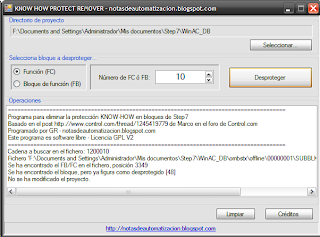

Visto que el procedimiento de desprotección es tan sencillo he hecho una pequeña aplicación en Visual Basic para automatizar el proceso, si alguien está interesado en ella que me escriba un correo y se la mando.



ACTUALIZACIÓN:  Puedes descargar la aplicación aquí, la contraseña es "notasdeautomatizacion".

En conclusión, la protección KNOW HOW, como concepto, me parece buena idea, pero está muy mal implementada: la forma de saltársela es absurdamente sencilla. Podemos proteger nuestros programas pero debemos saber que si hay alguien interesado en fisgonear en nuestro código no le va a costar mucho conseguirlo.
